RM系列华版雷蒙

RM系列华版雷蒙

粒度范围粒度范围

根据物料及应用行业的不同,产能和粒度范围也会有所不同。
请联系我们的工程师,为您量身定制更适合您的设备。

主机通过双皮带组合式传动机构带动中心轴转动,轴的上端连接着梅花架,磨辊与梅花架配合安装组成动态研磨系,并形成摆动支点。
工作原理

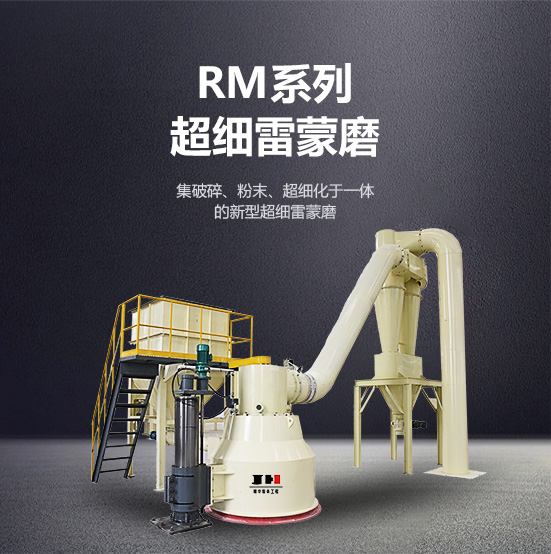

rm系列超细雷蒙磨

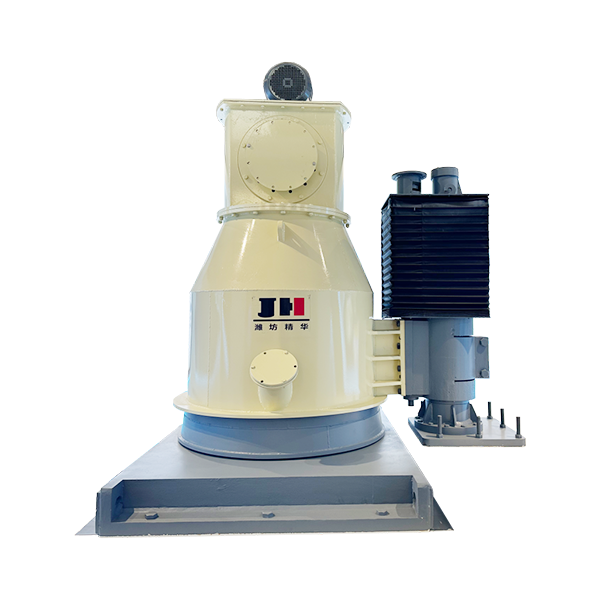

RM系列华版雷蒙

  雷蒙磨自引进中国20多年来,已被普及应用于非金属矿物的加工。但是随着非金属矿物质在超细粉体应用领域的广泛发展,下游企业对非金属品的要求越来越高,特别是对产品细度有了更高的要求,使得传统雷蒙磨显得力不从心。

  为此精华粉体技术部对传统磨机进行了深入剖析、研究,解决了传统雷蒙磨的维修频繁、维护成本高、粉磨细度不达标等诸多致命性缺陷,开发了一种集破碎、粉磨、超细化于一体的新型超细雷蒙磨。


RM系列华版雷蒙工作原理

     主机通过双皮带组合式传动机构带动中心轴转动,轴的上端连接着梅花架,磨辊与梅花架配合安装组成动态研磨系,并形成摆动支点。在梅花架旋转时受离心力作用磨辊压向外围磨环,形成整套粉碎组合,磨辊围绕磨环公转的同时受摩擦力而自转。

  配合严谨的系统,位于磨辊前下方,运转过程中把物料抛起喂入磨辊磨环之间形成粉碎料层,该料层受磨辊旋转产生的挤压与摩擦力将物料粉碎,从而达到粉磨目的。

设备优势
  • 01磨机坐地式安装,地上部分为传统磨机高度50%,降低厂房高度,节约厂房投资,更有利于设备维修。
  • 02磨辊轴承密封为新型密封方式,实现了免维护,免注油。杜绝轴承进粉,大大减少设备维修成本。
  • 03分级腔体采用悬浮式结构,可自动升降、移位减少设备共振,降低噪音,提高维护便利性。
  • 04创新性磨环、磨辊设计,优化圆弧形咬合方式,与传统老式雷蒙磨相比,降低了物料通过粉磨区下落速度,延长了碾压粉碎时间,兼具了雷蒙磨机宽泛的进料粒度要求及超细磨机超细化粉碎功能,破碎、粉磨、超细化一步到位,细度可达d90:10um。
  • 05分级机旋转吊臂式安装结构,避免主机与分级机的共振,减轻设备振动,降低运行噪音,免除吊装维修工具的投入,敞开式检修操作,增加了操作便利性。
  • 06中间切向旋风式进风,使物料在粉碎与分级腔体内呈涡旋式上升状态,更有利于粗粉提取,降低风机能耗,降低生产成本。
  • 07整套系统全程负压运行,无正压区,生产环境优良粉尘排放浓度优于国家标准达到≤30mg/m3
工艺流程

6

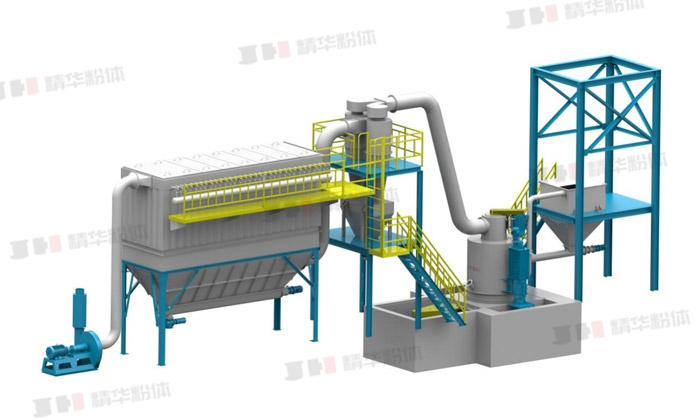

RM系列华版雷蒙工艺流程图

rm系列雷蒙磨

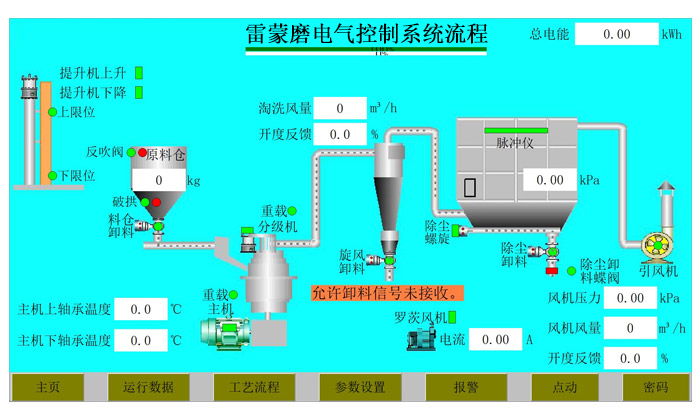

RM系列华版雷蒙电气控制系统流程图

粉碎物料多,不止这么多
  • 非易燃易爆物料沥青焦、石油焦
  • 非易燃易爆物料石膏、滑石、方解石
  • 非易燃易爆物料石灰石、大理石、钾长石
  • 非易燃易爆物料花岗岩
  • 非易燃易爆物料高岭土、膨润土
  • 非易燃易爆物料麦饭石
  • 非易燃易爆物料铝矾土
  • 非易燃易爆物料氧化铁红、铁矿
技术参数
无标题文档


型号Model

3RM1100

4RM1100

5RM1400

4RM1800

进料粒度
     Feed size(mm)

10

10

15

15

成品粒度
     Fineness(μm)

5-45

5-45

5-45

5-45

产量

Capacity(t/h)

0.5-1

0.8~2

1~3

2~5

外形尺寸
     Dimension(m)

4X3X3

6X5X3.5

8X7X4

12X7X4

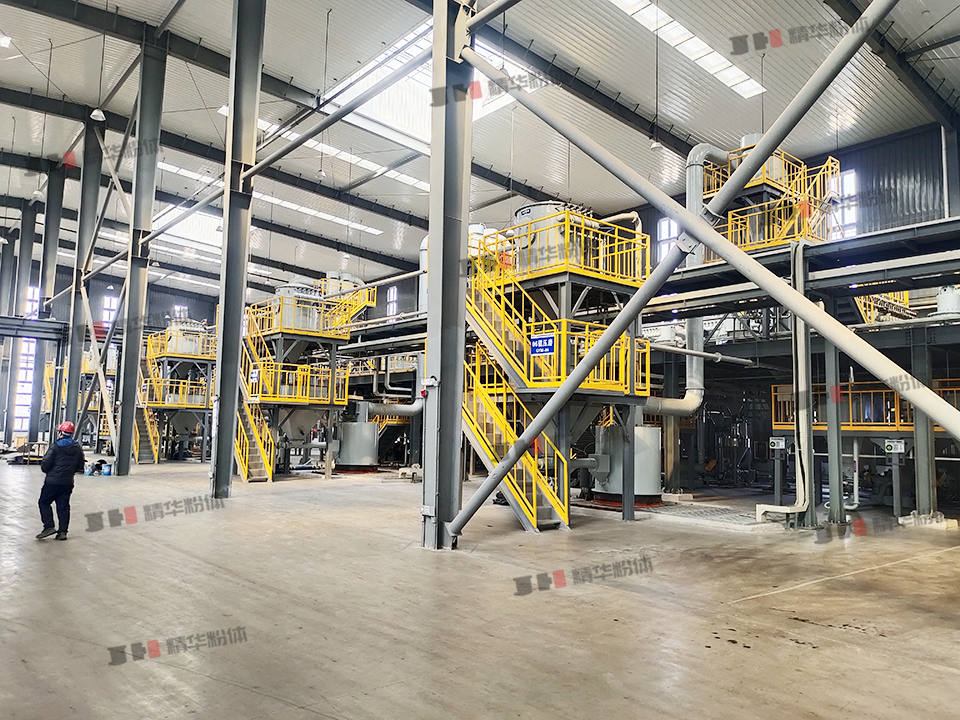

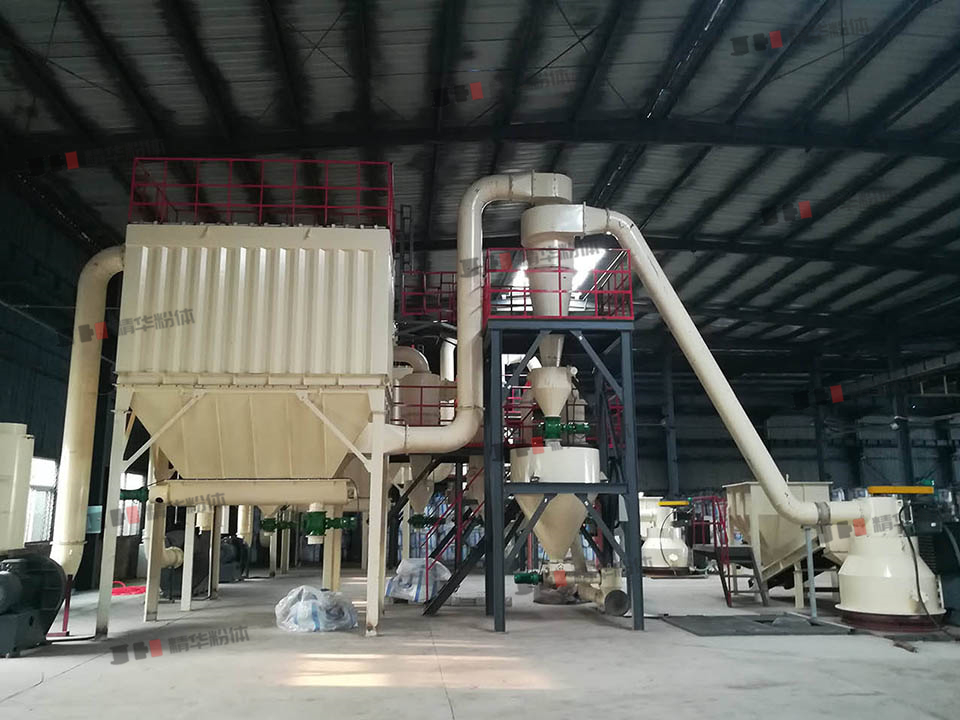

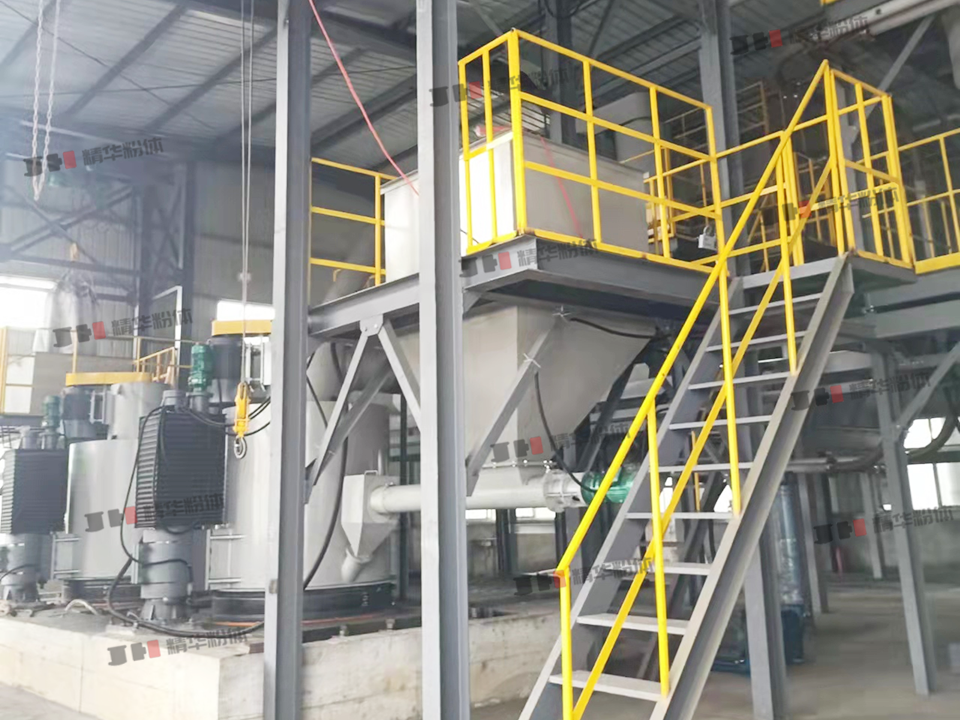

客户现场
